跳闸由负载还是供电引起？
单看报警和电流峰值容易误判；需要比较电压事件与电流变化的先后和持续过程。
INDUSTRY SOLUTION / 03
工业供电诊断与设备巡检
遇到跳闸、停机、设备发热，先把供电事件和负载行为对应起来，再检查关键连接与设备热状态。
暂降与跳闸谐波与功率设备热诊断整改复测

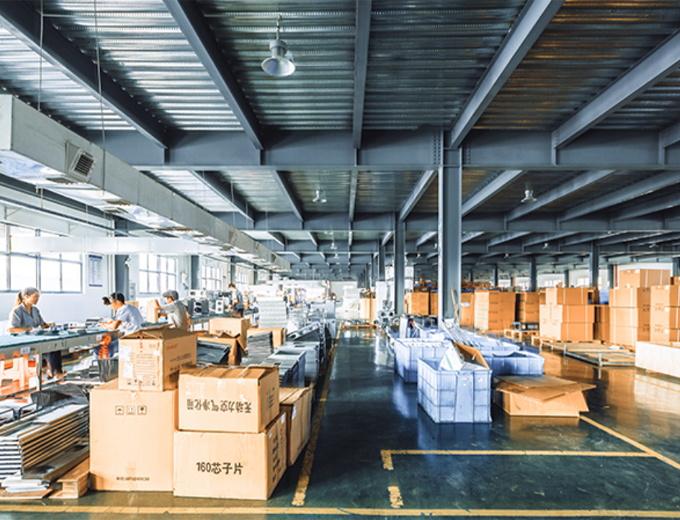

行业场景示意01厂区供电入口
02重点负载支路
03设备与连接部位
FIELD QUESTIONS
先从现场问题开始
哪些负载影响厂区电网？
按生产班次、启停过程和补偿设备状态记录波形与谐波，定位需要进一步调查的支路。
发热是工况变化还是连接异常？
在可比较的负载、距离与测温设置下记录热图，结合电参数和现场检查判断。
TEST WORKFLOW
把测量放进完整流程
以下是方案规划与验证路径；项目执行时确认具体测点、设备范围、测试标准和现场条件。
- STEP 01
收集现场时间线
整理停机、跳闸和保护动作时间，确认供电拓扑、变压器与主要非线性负载。
- STEP 02
布置入口与支路测量
在厂区入口和问题支路记录电压、电流、谐波及暂降事件，测量周期覆盖典型生产工况。
- STEP 03
关联负载与热状态
将电能质量事件与生产启停日志对应，再用功率测量和红外巡检追踪重点设备。
- STEP 04
核对原因与复测
根据电压/电流的时间关系提出验证方向，整改后按相同工况复测并保留原始记录。
PRODUCTS FOR THE TASK
一套场景，多种测试能力
按任务选仪器，点击查看型号资料。产品各自完成对应测量，接口、同步与自动化集成根据项目确认。
A. Eberle
PQ-Box 50
紧凑现场测量
在空间受限的配电场景记录电能质量与事件，适合入口和支路调查。
查看本型号详情与配置 →
A. Eberle
PQ-Box 150
综合故障诊断
关联电压、电流、暂降和录波，支持常规电能质量评估与现场排查。
查看本型号详情与配置 →
A. Eberle
PQI-DA Smart
长期在线监测
对重点馈线持续记录电能质量，按网络与协议要求接入监测系统。
查看本型号详情与配置 →

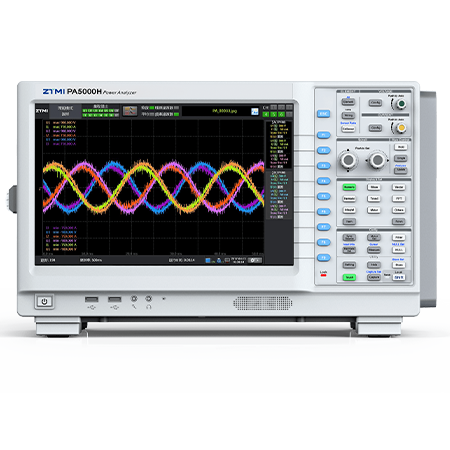

致远电子
PA5000H
负载效率测量
用于电机与变频器的电参数和效率分析，按电机械测量需求配置。
查看本型号详情与配置 →

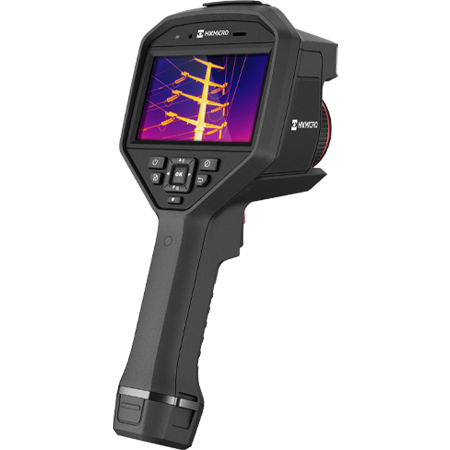

海康微影
TP7S
配电设备热巡检
拍摄电柜、连接部位和设备表面热状态，配合负载记录进行复核。
查看本型号详情与配置 →这里列出适用于场景的选型方向。每台设备的量程、选件、传感器和环境适用性请在产品详情及正式规格书中核对。
APPLICATIONS & FIELD EVIDENCE
公开应用与现场测试参考
PQ-Box 50：用电压、电流曲线解释工业厂区跳闸
A. Eberle 公开案例中，工业厂区偶发断路器跳闸。PQ-Box 50 与 WinPQ mobil 连续记录，在前三天都捕获了电压暂降事件。
- 原文展示一次相电压降至约 132.8 V、同时电流由约 1000 A 增至 1980 A 的事件。
- 结合电压和电流曲线，案例将原因判为上游电压暂降；负载增流是其响应，断路器动作符合该工况。
- 可借鉴的方法：保留事件前后波形和有效值时间线，再判断电流变化的原因。
以上数字来自该原厂个案，不能作为其他厂区的判断阈值。该案例并非普利斯特客户交付记录。
查看完整案例、测试过程与原图 →阅读 A. Eberle · PQ-Box 50 工业电网电压畸变实测 原文 ↗DELIVERABLES
让结论有记录可回看
01测点图与典型生产工况记录
02电压事件与负载时间线
03谐波 / 功率与红外巡检记录
04原因核验建议和整改复测记录
交付范围在测试目标和项目委托中确认；原始数据、设置与工况记录用于结果追溯。
REFERENCES
参考资料与案例来源
- A. Eberle · PQ-Box 50 工业电网电压畸变实测 ↗
- 致远仪器 · 电机及变频器测试方案 ↗
- 普利斯特原官网 · 电网行业热成像应用 ↗
- 普利斯特原官网 · PQ-Box 150 应用介绍 ↗
资料核验日期：2026 年 10 月 5 日。原厂公开案例保留其项目与试验背景；本页场景流程、跨品牌产品组合和建议交付内容由普利斯特网站按测试任务整理。正式测试依被测对象、现行标准与双方确认的项目范围执行。
