逆变器能否适应复杂电网？
研发阶段需要复现电压、频率、不平衡与谐波工况，观察保护、控制与恢复行为。
INDUSTRY SOLUTION / 01
新能源并网与储能测试
从变流器实验室验证，到场站并网测量，把电网扰动、转换效率与设备热状态放进同一条测试链路。
电网扰动功率与效率并网电能质量电气热诊断
行业场景示意01电源与电池模拟
02逆变器 / PCS
03并网点与现场设备
FIELD QUESTIONS
先从现场问题开始
并网后异常从哪里来？
在公共连接点和重点馈线关联记录电压、电流与事件时间，区分电网扰动和场站输出变化。
电性能与发热是否一致？
把转换效率、负载状态与接头、柜体的温升记录对应，确定进一步检查的测点。
TEST WORKFLOW
把测量放进完整流程
以下是方案规划与验证路径；项目执行时确认具体测点、设备范围、测试标准和现场条件。
- STEP 01
规划工况与测点
确认交流/直流电压、功率流向、并机规模、并网点与试验依据，形成测点图和工况表。
- STEP 02
在实验室复现运行环境
用交流电网模拟和直流电池模拟设置额定、偏差及动态工况；同步测量输入输出功率和关键波形。
- STEP 03
现场连续测量与巡检
在并网点记录谐波、电压变化和事件；结合设备负载记录完成红外巡检，固定测点按需要设置持续测温。
- STEP 04
复测与形成证据
按相同工况比较整改前后数据，保留原始事件、功率记录和热图，形成可追溯的评估记录。
PRODUCTS FOR THE TASK
一套场景，多种测试能力
按任务选仪器，点击查看型号资料。产品各自完成对应测量，接口、同步与自动化集成根据项目确认。
科威尔

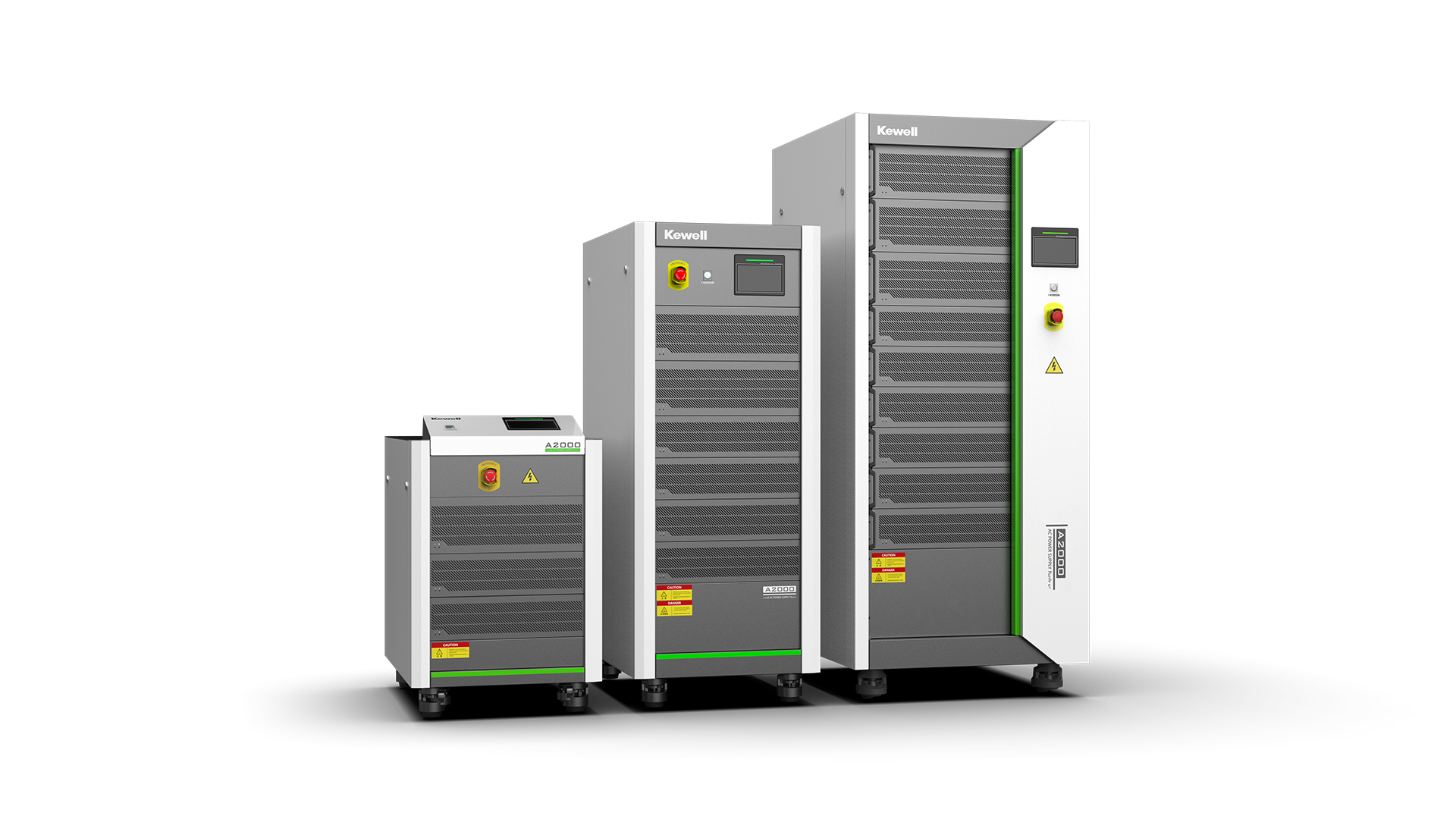

A2000
电网模拟
原厂 PCS 方案推荐的双向交流电源，配合试验工况模拟交流侧环境。
查看本型号详情与配置 →
科威尔
D2000-EV
电池侧模拟
原厂 PCS 方案推荐的直流电源，用于储能电池侧模拟与双向测试选型。
查看本型号详情与配置 →
致远电子
PA8000
转换效率测量
同步采集变流器输入输出电参数，分析不同运行点的功率与效率。
查看本型号详情与配置 →
A. Eberle
PQ-Box 300
并网点宽频测量
用于调查常规谐波及高频干扰；频段、选件与同步方案按测试任务确认。
查看本型号详情与配置 →
海康微影
TP9L
现场热状态巡检
记录电气连接与设备表面热状态，配合负载工况排查异常温升。
查看本型号详情与配置 →这里列出适用于场景的选型方向。每台设备的量程、选件、传感器和环境适用性请在产品详情及正式规格书中核对。
APPLICATIONS & FIELD EVIDENCE
公开应用与现场测试参考
TH Bingen：电动汽车与校园光伏的高频相互作用
德国 TH Bingen 的试验把电动汽车和校园太阳能逆变器放在同一电网环境中，使用 PQ-Box 300 观察至 150 kHz 范围的超高次谐波。
- 测试关注不同电动汽车之间、以及车辆与光伏逆变器之间的相互作用。
- 宽频频谱和运行工况一同记录，能看到常规低次谐波之外的电力电子干扰。
- 可借鉴到光储场站：按设备投入组合分组测量，比较并网点和支路的频谱变化。
这是 A. Eberle 发布的海外公开试验；本页新增的多品牌组合是场景选型建议。
查看完整案例、测试过程与原图 →阅读 A. Eberle · TH Bingen 电动汽车与光伏超高次谐波试验 原文 ↗科威尔：储能变流器 PCS 双向测试
科威尔的 PCS 应用方案明确采用交流电网模拟和直流电池模拟，覆盖不平衡、谐波/间谐波、高低电压穿越等测试任务，并推荐 A2000 与 D2000-EV。
- 交流侧设置电网工况，直流侧模拟电池运行状态。
- 以被测 PCS 的控制响应、功率流向和保护动作作为观测对象。
原厂页面给出测试架构与推荐产品，未公开具体客户的实测结果。
阅读 科威尔 · 储能变流器测试 原文 ↗DELIVERABLES
让结论有记录可回看
01交直流测点图与测试工况表
02效率记录与并网电能质量数据
03事件录波、频谱与红外巡检记录
04异常清单和复测条件
交付范围在测试目标和项目委托中确认；原始数据、设置与工况记录用于结果追溯。
REFERENCES
参考资料与案例来源
资料核验日期：2026 年 10 月 5 日。原厂公开案例保留其项目与试验背景；本页场景流程、跨品牌产品组合和建议交付内容由普利斯特网站按测试任务整理。正式测试依被测对象、现行标准与双方确认的项目范围执行。
