研发测试能否被重复？
统一源载设置、传感器、触发条件和测试步骤，避免工况变化掩盖真实差异。
INDUSTRY SOLUTION / 05
电力电子研发与测试实验室
围绕被测件构建可重复的源、载和测量系统，把工作点、效率、动态波形与通信记录对应起来。
源载工况效率与功率动态波形自动化与复测
科研院所 · 产品研发测试场景示意 · 具体测点与设备按项目设计
01可编程源 / 负载
02被测变流器
03功率 · 波形 · 通信
FIELD QUESTIONS
先从现场问题开始
稳态合格后还要看什么？
负载阶跃、启动与保护过程中，功率趋势和高速波形各自提供不同的证据。
设备如何接入同一流程？
先确认每台设备的通信、触发和数据接口，再决定自动化方式与关联时间方法。
TEST WORKFLOW
把测量放进完整流程
以下是方案规划与验证路径；项目执行时确认具体测点、设备范围、测试标准和现场条件。
- STEP 01
定义测试矩阵
整理电压、电流、功率、工况变化与测试时序，确定传感器、隔离和通道配置。
- STEP 02
搭建源载与测量链路
连接可编程电源/负载、功率分析仪、示波器及所需通信工具，记录完整接线和配置。
- STEP 03
运行稳态与动态测试
按工作点测量功率与效率；按启动、阶跃和保护过程保存波形及通信状态。
- STEP 04
形成可复用测试记录
保存工况脚本或设置清单、设备版本、校准信息与原始数据，便于设计迭代复测。
PRODUCTS FOR THE TASK
一套场景，多种测试能力
按任务选仪器，点击查看型号资料。产品各自完成对应测量，接口、同步与自动化集成根据项目确认。
科威尔

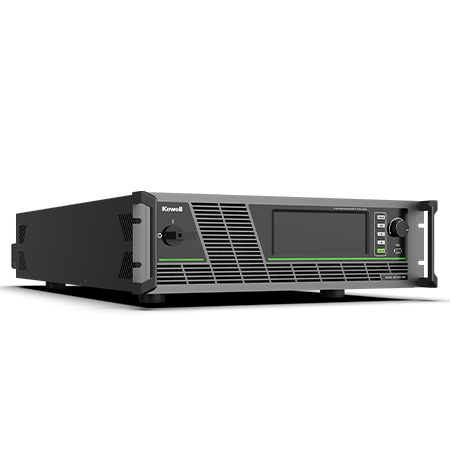

G6000
交流源载一体工况
可编程交流源载系统，按被测件需求模拟电网和交流负载工况。
查看本型号详情与配置 →
科威尔

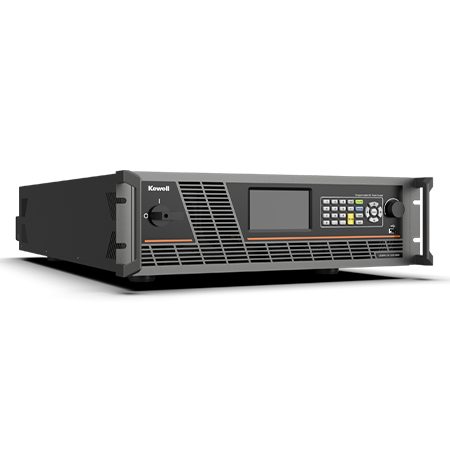

C3000
直流输入电源
为直流侧被测件建立可控输入，按工作范围和动态响应选型。
查看本型号详情与配置 →
科威尔

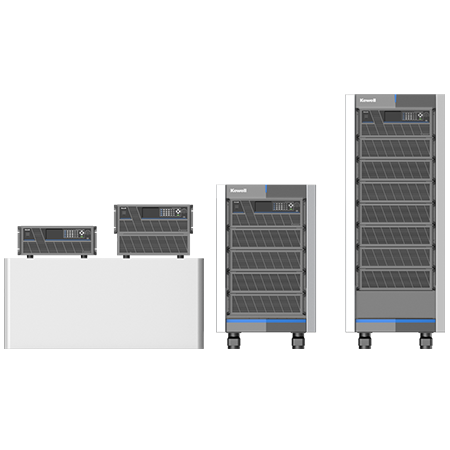

E5000
直流负载
用于直流输出加载与测试，范围、散热和工作模式按试验确认。
查看本型号详情与配置 →
致远电子

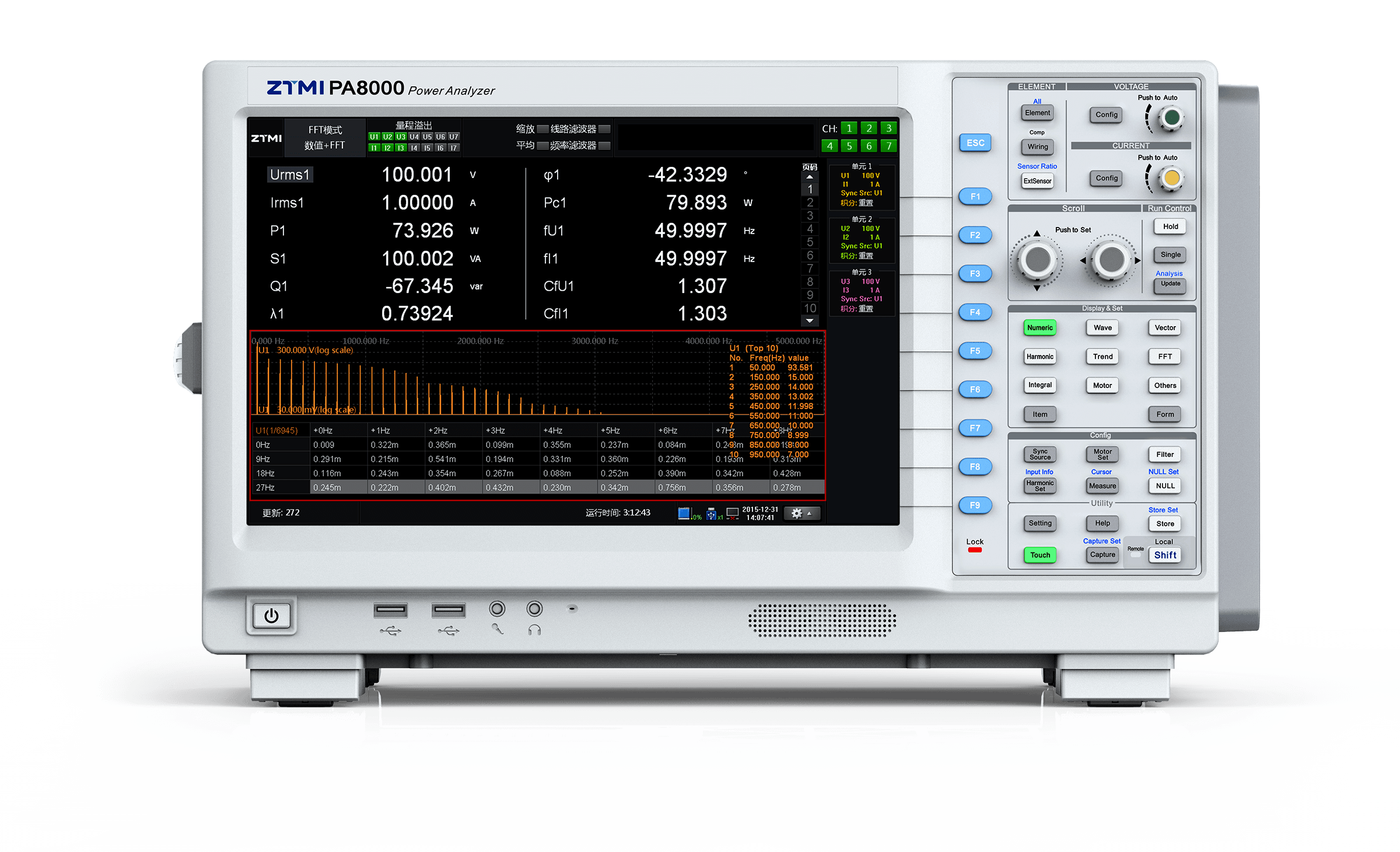

PA8000
功率与效率分析
多通道电参数采集与功率分析，用于不同工作点的转换效率比较。
查看本型号详情与配置 →
致远电子

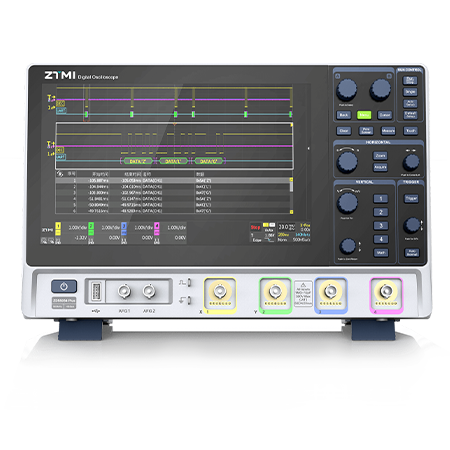

ZDS5000 系列
启动与开关波形
记录启动、阶跃、开关及保护过程；探头、带宽和隔离按测点配置。
查看本型号详情与配置 →
致远电子

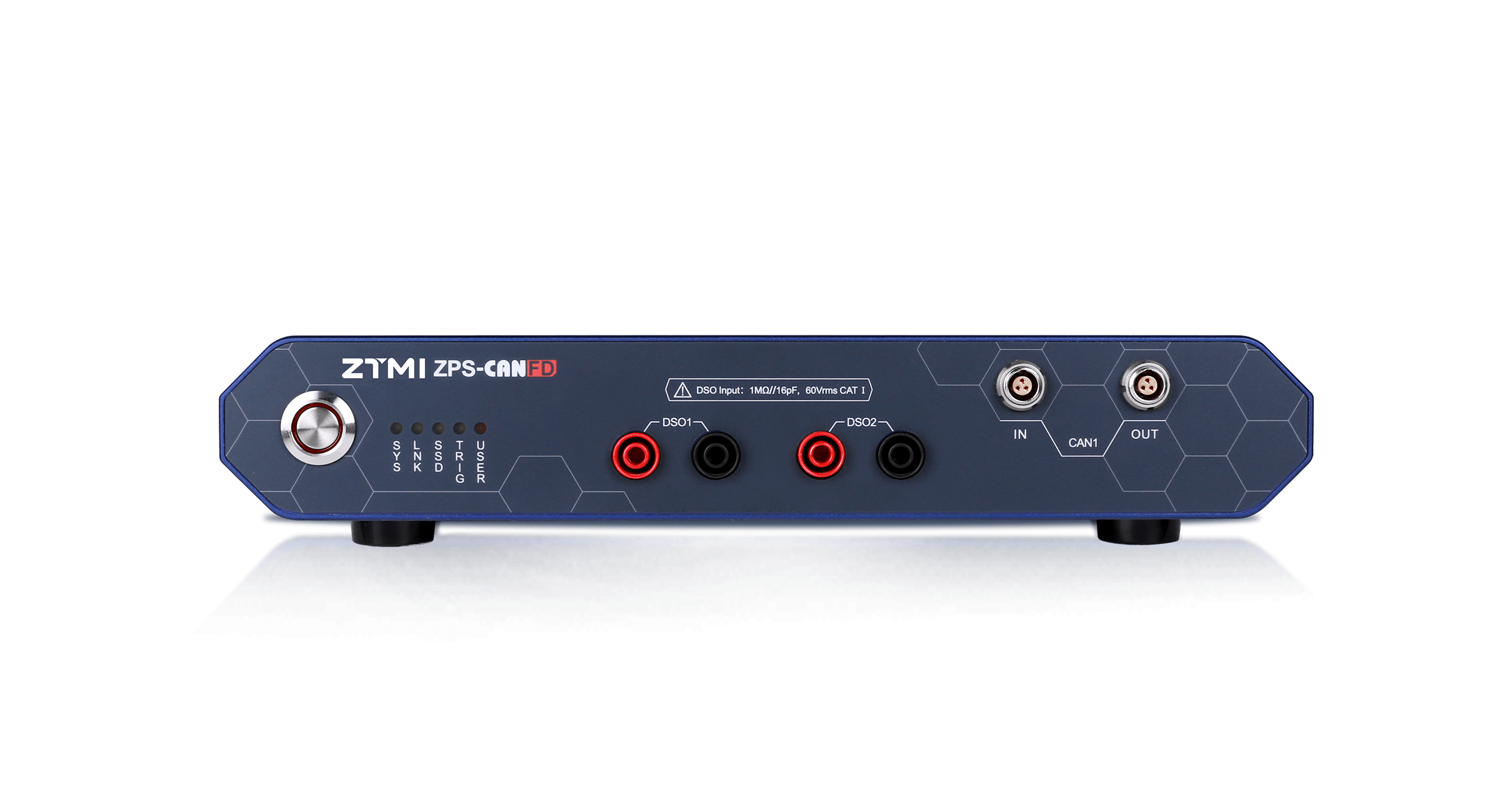

ZPS-CANFD
控制通信分析
针对带 CAN / CAN FD 接口的设备记录总线状态，辅助电气与控制联合分析。
查看本型号详情与配置 →这里列出适用于场景的选型方向。每台设备的量程、选件、传感器和环境适用性请在产品详情及正式规格书中核对。
APPLICATIONS & FIELD EVIDENCE
公开应用与现场测试参考
电机与变频器：同步电参数和电机械测量
致远仪器电机及变频器应用页面按研发与产线任务介绍测量方法：PA5000H 用于电参数与转速/转矩关联的效率分析，PSA6000 系列交流电源用于谐波及三相不平衡环境模拟。
- 电功率和机械功率应在同一运行工况下采集，效率结论才有可比性。
- 异常供电工况与额定工况分开记录，以控制响应和设备表现作为验证对象。
- 产线可按任务选用 PA2000mini 等电参数工具，研发测量与产线节拍分别规划。
这是原厂公开的应用方法与产品建议，未公开具体客户测试数据。本页的实验室组合按任务进一步扩展。
阅读 致远仪器 · 电机及变频器测试方案 原文 ↗DELIVERABLES
让结论有记录可回看
01测试矩阵、接线和测量链路图
02各工作点电参数与效率记录
03启动 / 动态 / 保护波形
04自动化接口与复测配置清单
交付范围在测试目标和项目委托中确认；原始数据、设置与工况记录用于结果追溯。
REFERENCES
参考资料与案例来源
资料核验日期：2026 年 10 月 5 日。原厂公开案例保留其项目与试验背景；本页场景流程、跨品牌产品组合和建议交付内容由普利斯特网站按测试任务整理。正式测试依被测对象、现行标准与双方确认的项目范围执行。
