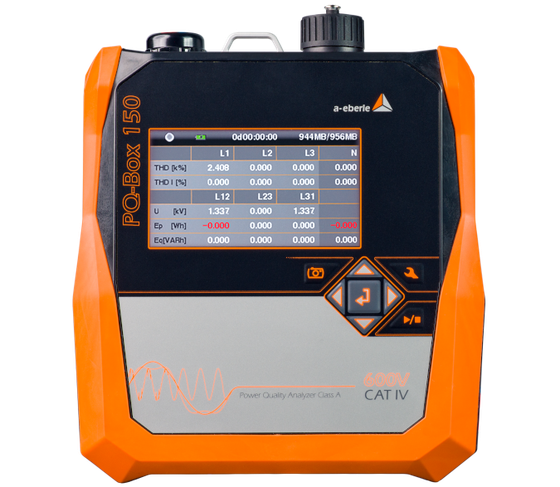

PQ-Box 150
移动全能王 · A 级精度标杆
面向现场巡检与中长期在线监测的便携式电能质量分析仪，符合 IEC 61000-4-30 A 级（Class A）测量要求。PQ-Box 为单路测量设备，一次测试一条线路，配置 5 路电压 + 4 路电流通道。
SPECIFICATIONS
核心参数
以下为典型配置要点，完整参数与选配件以正式技术资料为准。
| 测量等级 | IEC 61000-4-30 Class A（A 级），量值可追溯 |
|---|---|
| 测量方式 | 单路测量，一次测试一条线路 |
| 输入通道 | 5 路电压 + 4 路电流，适配相应传感器配置 |
| 谐波分析 | 符合 IEC 61000-4-7，2–9 kHz 频段分组与子组 |
| 事件记录 | 电压暂降 / 暂升 / 中断、骤变、闪变、不平衡全记录 |
| 数据存储 | 大容量存储介质，支持数周连续记录 |
| 通信接口 | Ethernet / USB，支持远程读取与 WebPQ 在线监测 |
| 报告输出 | EN 50160、IEC 61000-2-4 一键生成 Word 报告 |
| 供电方式 | 宽范围交流适配器，适合长期在线运行 |
| 配套软件 | WinPQ mobil 现场配置，WinPQ 桌面深度分析 |

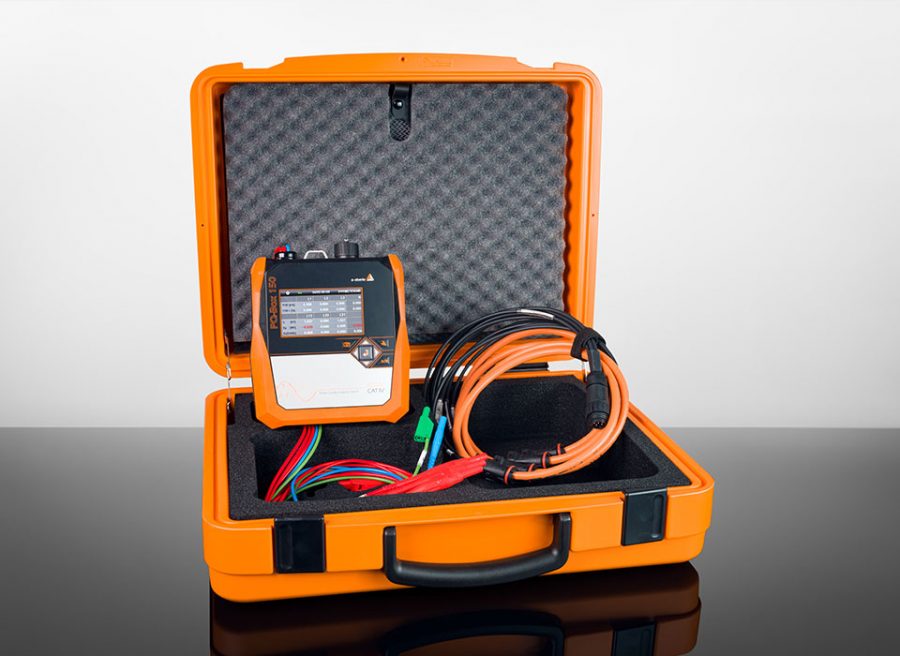

| 机身形态 | 便携机箱，单人可携，现场接线简洁 |
KEY FEATURES
功能特点
围绕现场真实工况设计，从测量到报告一条链路打通。
01A 级可追溯
Class A 测量不确定度满足标准限值，数据可直接用于争议澄清与第三方判定。
02多通道采集
5 路电压 + 4 路电流通道；单次仅测量一条线路。
03长期在线
数周连续记录，把夜间与周末的偶发事件完整留痕。
04WebPQ 在线监测
可生成在线监测系统，测点数据集中查看与下载。
05一键 Word 报告
自动生成可编辑的报告文档，格式规范、交付即用。
06现场友好
接线简单、界面直观，工程师到现场即可开工。
APPLICATIONS
典型应用
覆盖研发验证、产线测试、现场巡检与第三方检测等多类场景。
电网与供电企业
台区电能质量普查，用户投诉事件溯源与责任界定。
工业制造
变频器、电弧炉等扰动源定位，治理装置效果验证。
新能源并网
光伏、风电并网点谐波与电压偏差评估。
敏感负荷场所
数据中心、医院、精密制造的供电可靠性核查。
工程验收
新建配电项目投运验收与 EN 50160 达标验证。
第三方检测
出具可追溯的 A 级测量报告，支撑检测业务。
PQ-Box 系列。
把标准实验室装进工具箱。
五款型号，一套测量与分析生态：从插座级筛查到三相现场诊断，按场景选择型号，通过适配的软件完成数据分析与报告整理。
- ✓标准测量与评估按型号确认 IEC 61000-4-30 测量等级及 EN 50160 评估能力
- ✓授时与同步根据型号及选配授时装置，确认多台设备同步方式
- ✓连续记录与存储存储容量、记录时长与触发设置按具体型号确认
- ✓防护与测量安全按现场环境确认型号防护等级、测量类别与适配附件

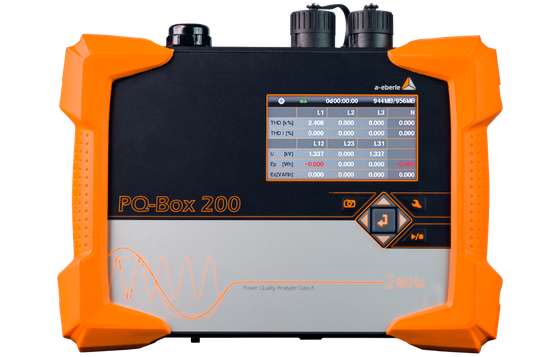

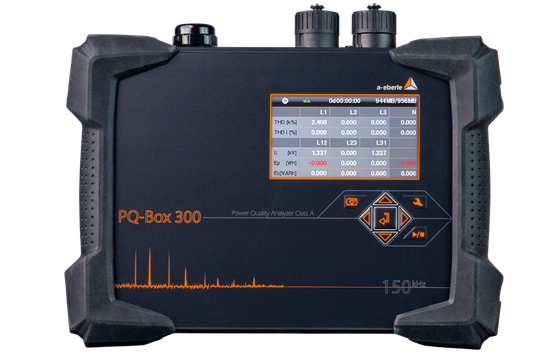

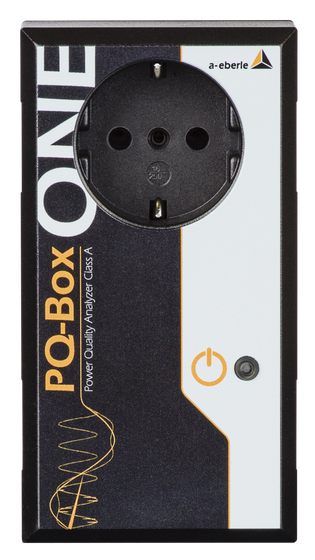

5 款型号插座到变电站全覆盖
自动报告通过软件整理生成
中文支持本土化原厂级服务
本区介绍 PQ-Box 系列及软件生态，具体功能以本页型号的正式资料与选配为准。
AUTO REPORT
自动分析报告。
自动分析报告。
测量一结束，结论已就绪。
利用适配的 WinPQ 软件和报告工具，将测量记录整理为评估结果与报告。以下展示软件与报告流程，实际支持内容取决于型号、数据、软件版本及权限配置。
- ✓标准符合性自动判定按 EN 50160 或所选标准评估；IEC 61000-4-30 用于测量方法与等级
- ✓一键 Word 报告报告工具将电压质量统计、谐波、事件与趋势曲线整理排版，具体模板按权限确认
- ✓事件逐条归档按型号记录暂降、暂升、中断等事件；波形、回放与导出能力按配置确认
- ✓WebPQ 在线监测生成通过适配网关与 WebPQ 系统进行在线监测和报告生成，需确认系统配置

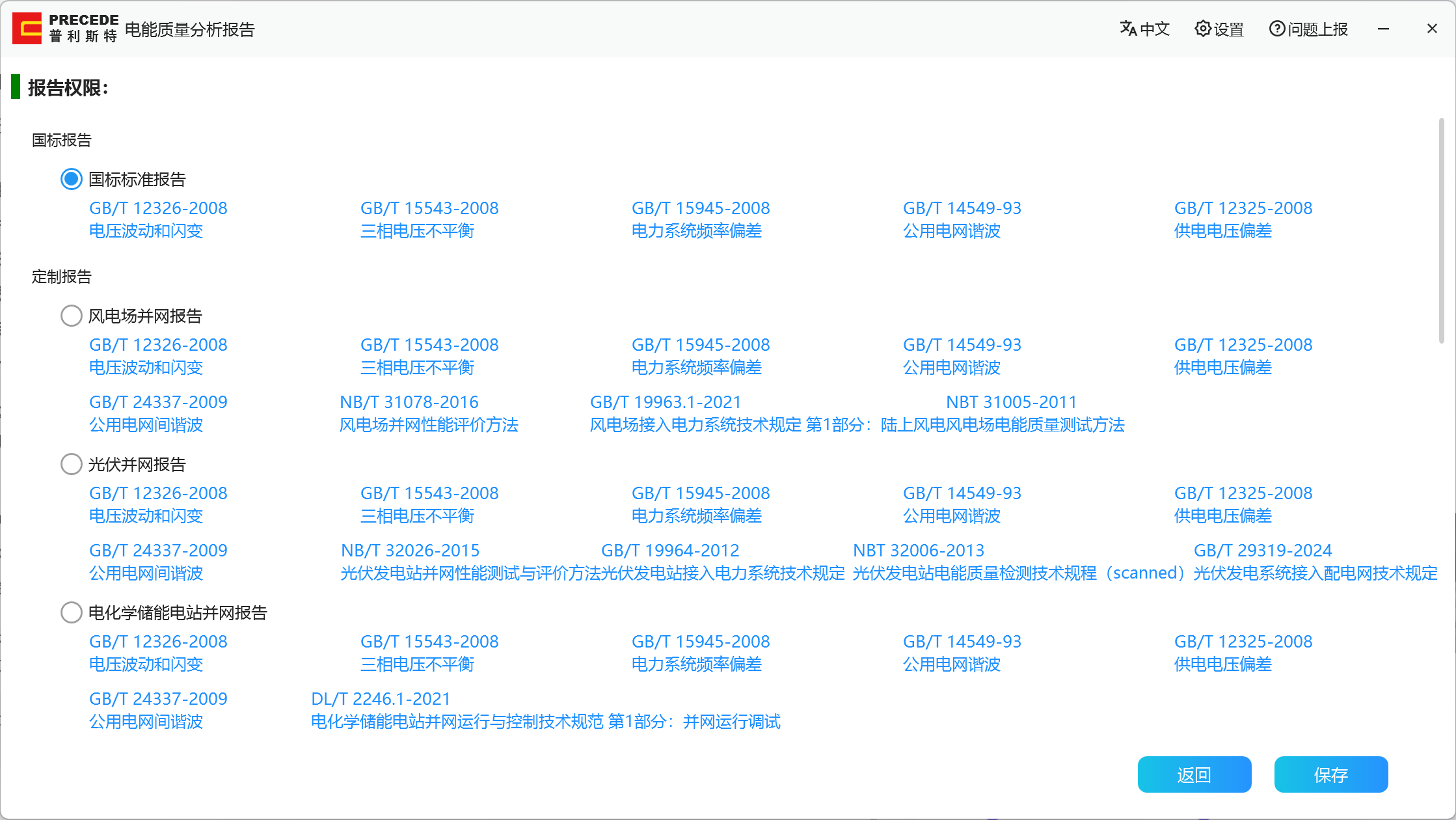

- ✓国标 + 行业定制报告国标、风电、光伏与储能报告模板，适用标准、数据项目和定制权限需逐项确认
- ✓年度对比一键复现保存历史数据后，可按相同模板进行周期比较与报告复现

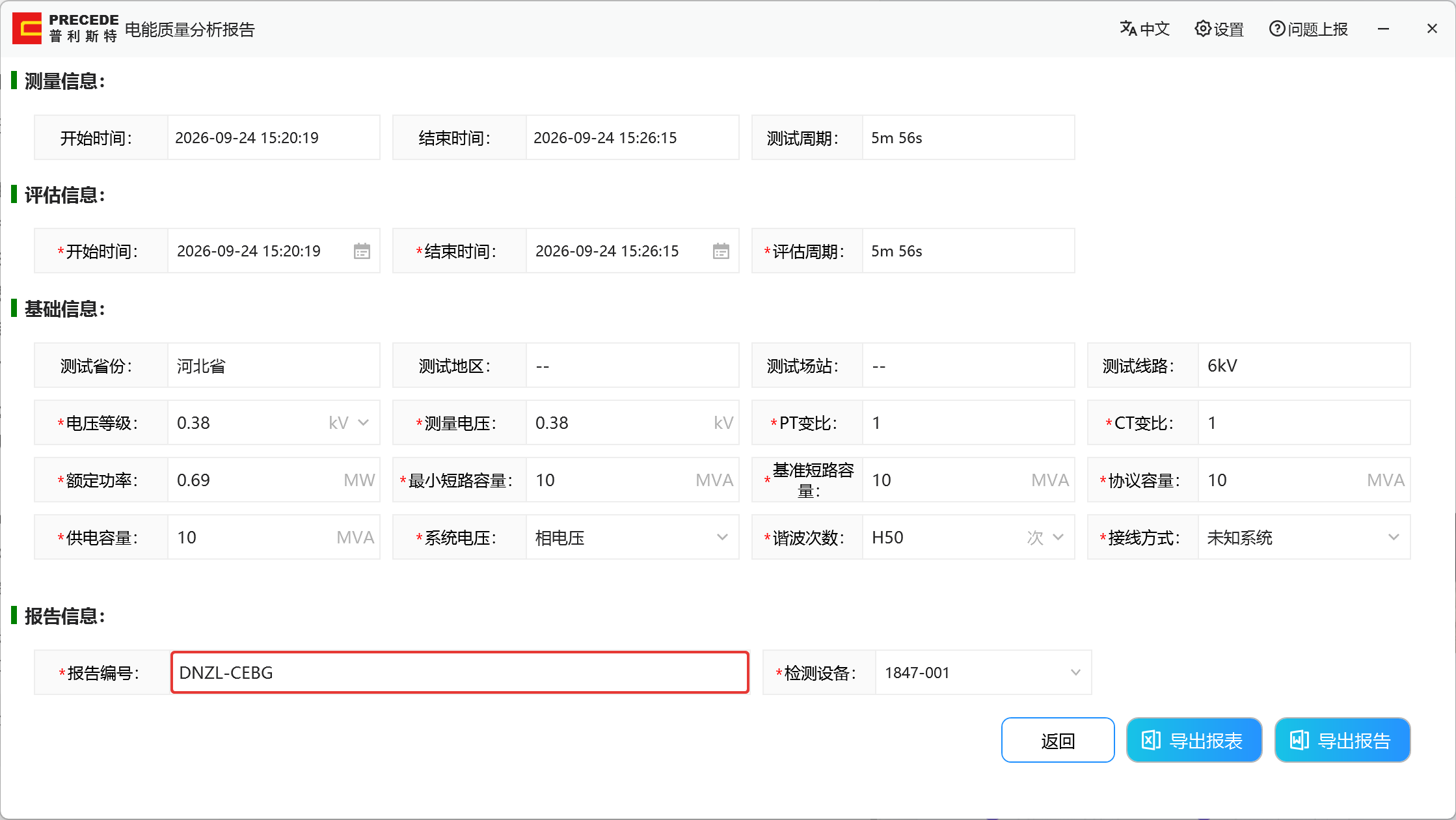

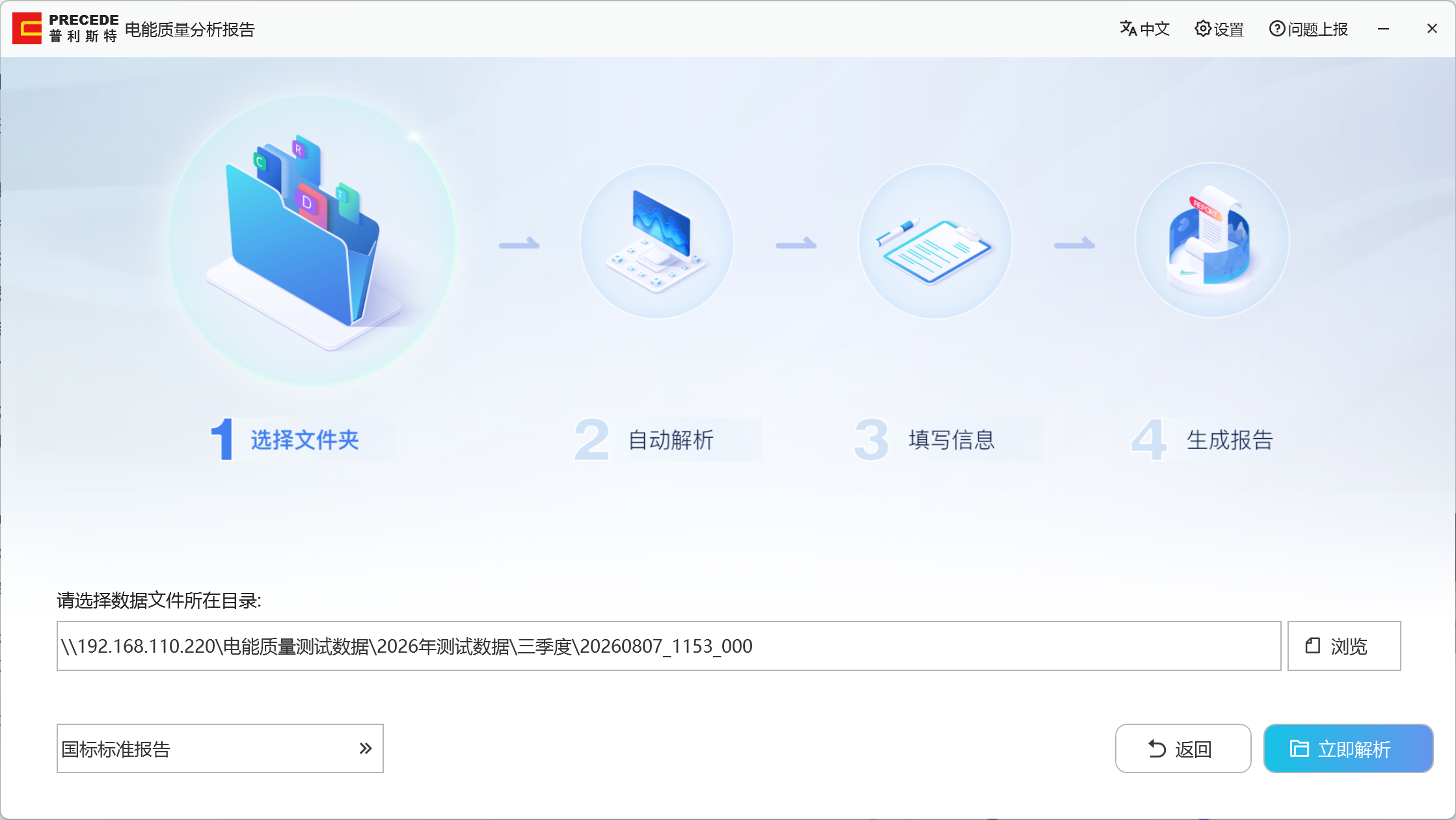

自研报告工具：选择文件夹 → 自动解析 → 生成报告，全程 3 步
