项目与行业
Forschungszentrum Jülich（德国于利希研究中心），JUPITER 超算与园区电网。此为海外原厂公开项目。
从园区进线到机房，让供电变化有完整记录
JUPITER 数据中心的连续电能质量监测
德国于利希研究中心把园区配电网、超算负载和机房供电放进同一监测体系。PQI-DE、PQI-DA smart 与 WebPQ 配合，持续观察负载阶跃、暂降和谐波。
17 个JUPITER 扩展测点
140+原文技术表所列总测点
PQI + WebPQ分层测量与集中分析
先理解现场，再看设备
需要解决的问题
超算任务与冷却系统的负荷动态变化，对电压质量和供电连续性提出要求。光伏、储能及其他园区设施也改变潮流，需要把中压与低压事件关联分析。
公开确认的设备
原文明确使用 PQI-DE、PQI-DA smart 及 WebPQ。关键节点部署 PQI-DE，较深的配电层级采用导轨式 PQI-DA smart，由 WebPQ 汇集数据、报告与报警。
测试如何展开
在既有园区系统上扩展
JUPITER 之前园区已部署超过 120 台电能质量分析仪；为 JUPITER 增加 17 个测点，原文总测点技术表列为超过 140。
统一时间，连接不同电压层级
通过 GPS 或 NTP 同步时间，使不同测点的事件能按时间对应；持续趋势与事件录波一并保存。
把数据用于运维与研究
集中查看电压、功率、电流和频谱，按角色访问数据；原文说明数据也用于园区电网模型和数字孪生的验证。
公开记录说明了什么
- 原厂报告展示周电流、月功率、电压变化、启动瞬态和谐波频谱，支持观察基荷、峰值与电网交互。
- 持续数据为容量规划、异常事件分析与标准化电压质量文档提供依据；原文未给出可核验的停机率降幅或节省金额。
下列图片为原厂报告中的监测界面和趋势图；部分图的原文说明采用典型、可比趋势表述，不把它们当作指定测点的验收指标。
图片与测量记录
相关产品与本地选型入口
下方标注“本例 / 本案例 / 本试验 / 本研究”的设备为来源明确使用的型号。其他设备是针对类似需求的选型参考，需单独确认适用范围。

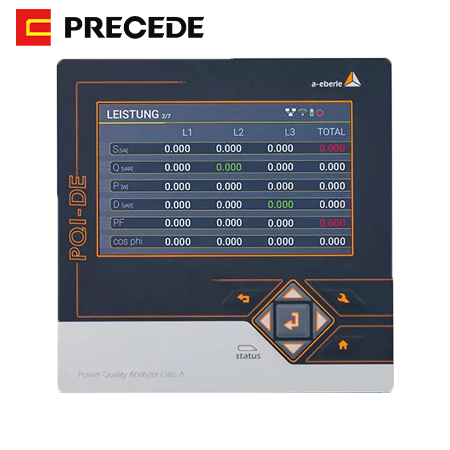

PQI-DE

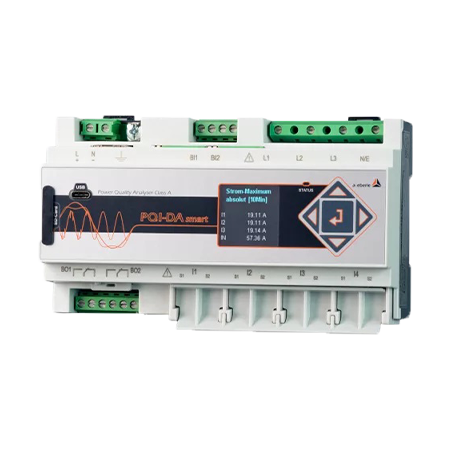

PQI-DA smart查看原始资料
Continuous Power Quality Monitoring in the Jupiter Data Centre ↗
来源：A. Eberle 原厂公开案例。网页与图片核对日期：2026-10-05。
