短线正常，换成 100 米就报错：用波形解释 ACK 延迟

ZPS-CANFD 长线缆通信故障复现

同样的 CAN 参数，短线没有错误，100 米线缆却出现应答定界符错误。同步查看报文与 TX/RX 波形，找到了采样时刻和 ACK 到达时刻的临界关系。

100 m产生故障的线缆长度

500 kbit/s对比测试的通信速率

80% → 90%该组试验的采样点调整

FIELD & CHALLENGE

先理解现场，再看设备

项目与行业

原厂搭建的 ZPS-CANFD 与 USBCANFD 卡双节点测试网络，无外部客户名称。测试方法适用于长线缆、收发器和 CAN 节点调试研究。

需要解决的问题

报文错误的表象未必直接指向协议实现。线缆与收发器延迟可能使 ACK 太晚到达，导致控制器在采样时刻错判并发出主动错误帧。

公开确认的设备

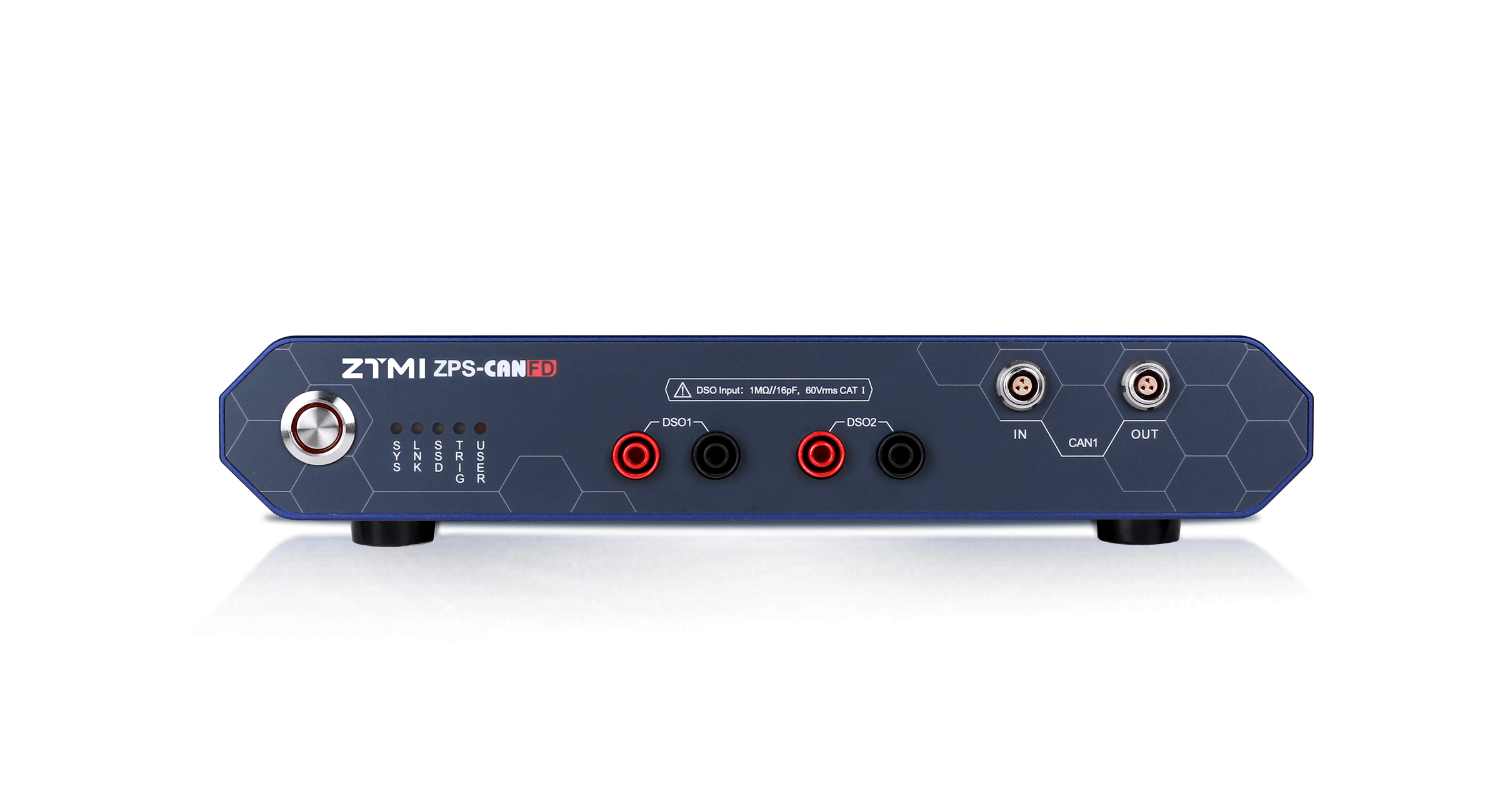

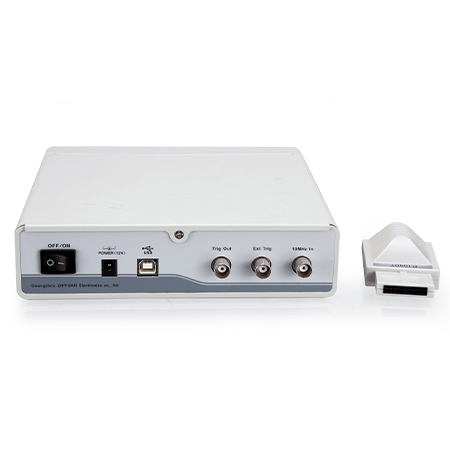

原文明确使用 ZPS-CANFD 总线分析仪与 USBCANFD 卡组网，结合报文接收列表、关联波形、光标测量和系统传播延迟评估功能。

TEST PROCESS

测试如何展开

复现短线与长线的差异

USBCANFD 以 500 kbit/s、80% 采样点发送。短线无错误帧；换用 100 m 线缆后出现大量错误帧。

用同步波形找到临界时刻

TX/RX 波形测得 ACK 延迟约 1,604 ns；500 kbit/s 的位时间为 2,000 ns，80% 采样位置为 1,600 ns，恰好落在 ACK 边沿附近。

调整参数后复测

保持试验网络，采样点后移到 90%，对应 1,800 ns；原文报文列表不再出现错误帧，关联波形验证了原因。

补充自动评估

原厂自动评估示例报告最大 ACK 偏移 1,607 ns、最大单向传播延迟 803 ns，并给出传播段与线缆相关评估结果。

FINDINGS

公开记录说明了什么

错误帧与 ACK 延迟之间的关系得到波形验证，减少仅依据报文错误猜测硬件故障的盲区。
在该试验配置下，采样点由 80% 调整为 90% 后，报文列表显示错误消除。
原文同时指出可通过缩短线缆、降低波特率或选择低延迟收发器改善问题；具体参数应结合拓扑、控制器与标准重新验证。

90% 是这组双节点试验的有效设置，不应直接作为所有车辆或多节点网络的默认参数。

FIELD RECORDS

图片与测量记录

原厂图 6：TX/RX 关系与 1,604 ns ACK 延迟。点击图片可放大。
