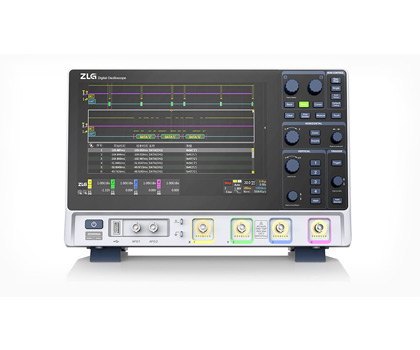

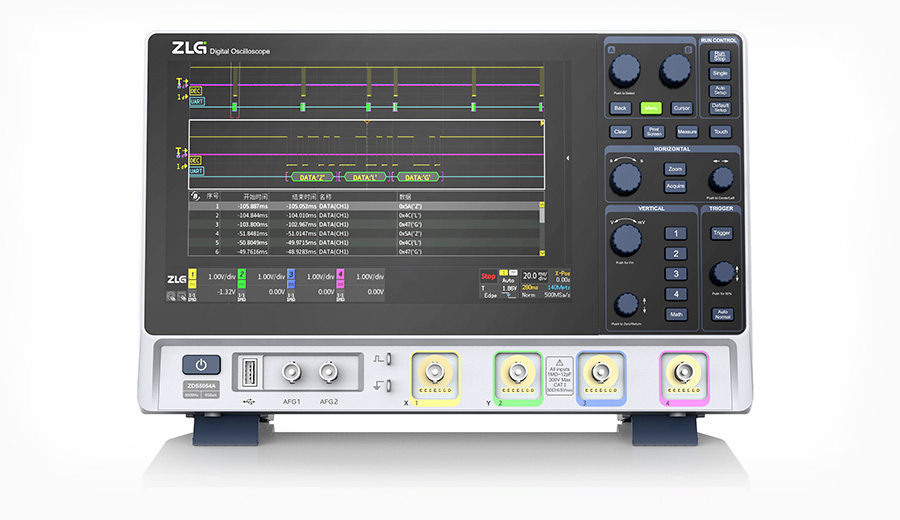

ZDS5054A电源分析型示波器

在节能减排的时代背景下,从毫瓦级到兆瓦级的开关电源产品,都在往高频、高效、高密度、智能化的方向发展,对于开关器件、磁性元件、电容、电感等器件的测试要求越来越高。ZDS5054A电源分析型示波器,针对电源白盒测试开发了电源分析、环路分析、电源通信协议解码等功能,帮助工程师快速设计高效率、高可靠的电源。

型号 : ZDS5054A
品牌 : ZLG致远电子
采购电话 : 15830558060(点击拨打)
资料下载 : 点击前往下载


ZDS5054A电源分析型示波器

在节能减排的时代背景下,从毫瓦级到兆瓦级的开关电源产品,都在往高频、高效、高密度、智能化的方向发展,对于开关器件、磁性元件、电容、电感等器件的测试要求越来越高。ZDS5054A电源分析型示波器,针对电源白盒测试开发了电源分析、环路分析、电源通信协议解码等功能,帮助工程师快速设计高效率、高可靠的电源。

ZDS5054A电源分析型示波器(图1)ZDS5054A电源分析型示波器(图2)

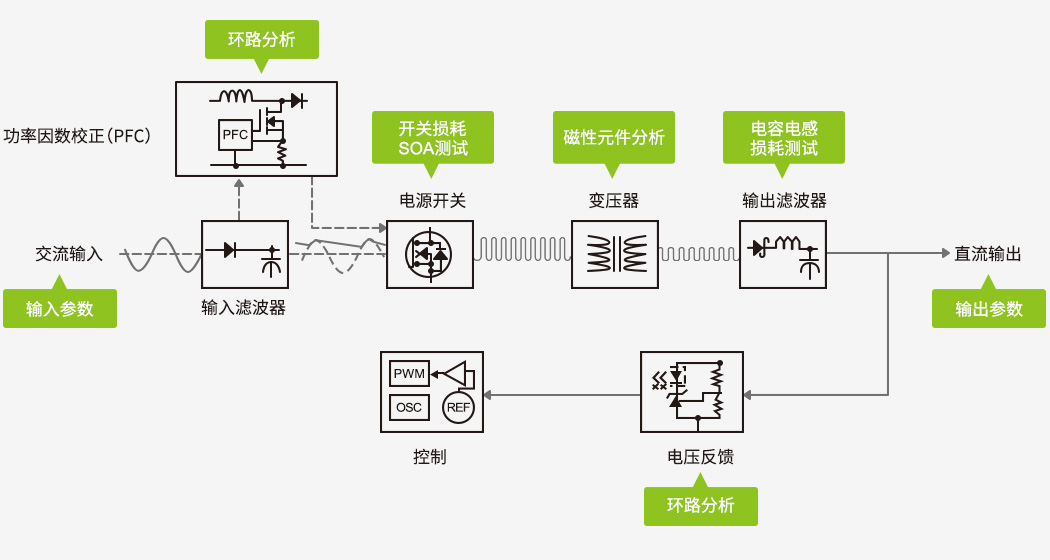

电源分析:助力电源信号完整性分析

ZDS5054A电源分析功能涵盖了输入输出特性测试,MOSFET、磁性元件、电容、电感等器件分析,调制波形测试等功能,全方位评测电源可靠性。

ZDS5054A电源分析型示波器(图3)

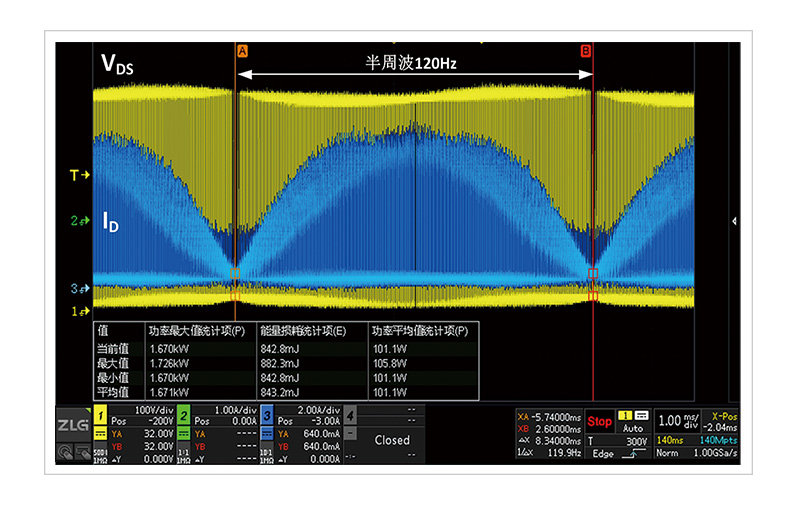

MOSFET开关损耗精准量化

功率MOSFET开关损耗测试是PFC电源调试中的难点,由于SPWM每个周期的开关损耗都不相同,传统通过手光标和数学运算手动测试的方式已经不适用。ZDS5054A示波器标配250Mpts存储深度,可捕获多个完整调制周期SPWM波形,自动统计各开关周期的开通/关断/导通损耗,计算最大值、最小值、平均值,准确量化开关器件的功率损耗。

ZDS5054A电源分析型示波器(图4)

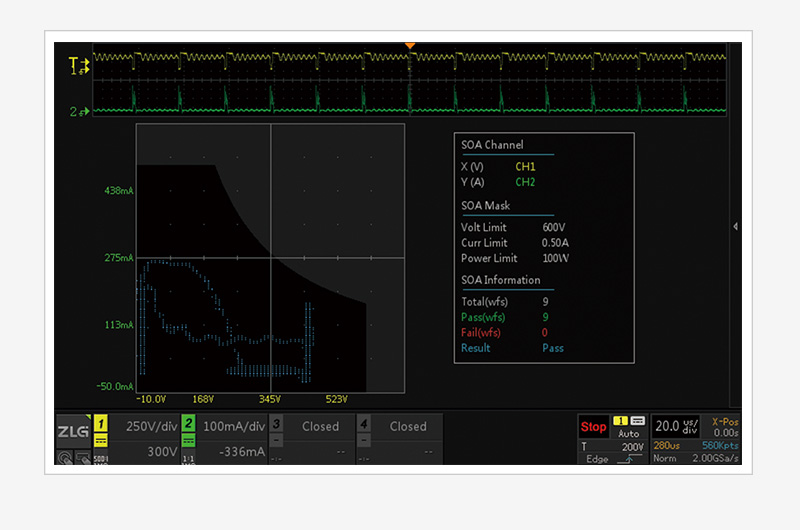

SOA测试:有效保障MOSFET工作安全


功率MOSFET瞬时电压、电流、功率超出安全工作区,会导致器件损坏、爆炸的风险陡增,常规调试手段难以对器件的各种工况进行全面评估。SOA 安全工作区分析功能,可统计MOSFET在所有工况下瞬时参数超出安全工作区的概率,便于工程师更好的评估电源工作稳定性。


ZDS5054A电源分析型示波器(图5)

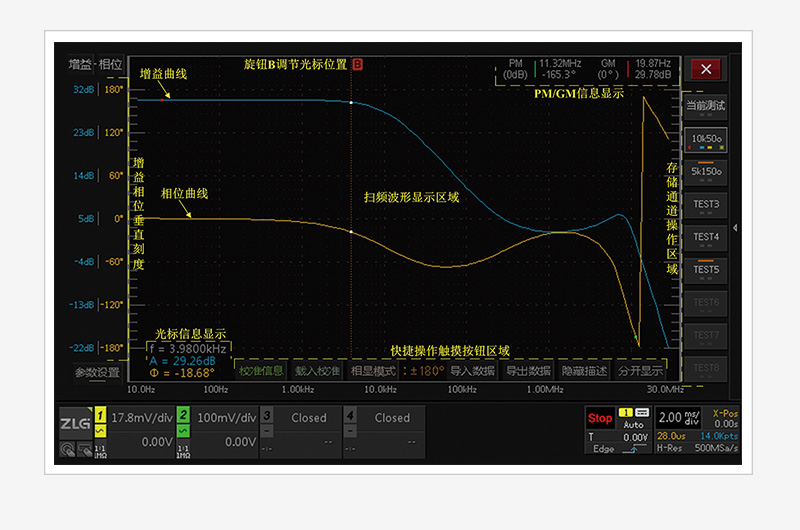

环路分析:快速判断电源环路稳定性

稳定的反馈环路对开关电源来说是非常重要的,如果没有足够的相位裕度和幅值裕度,电源的动态性能就会很差或者出现输出振荡。伯德图可以直观呈现负反馈系统的增益、相位的频率响应曲线,通过分析系统的增益余量与相位余量,可以判断控制系统是否稳定。

ZDS5054A电源分析型示波器(图6)

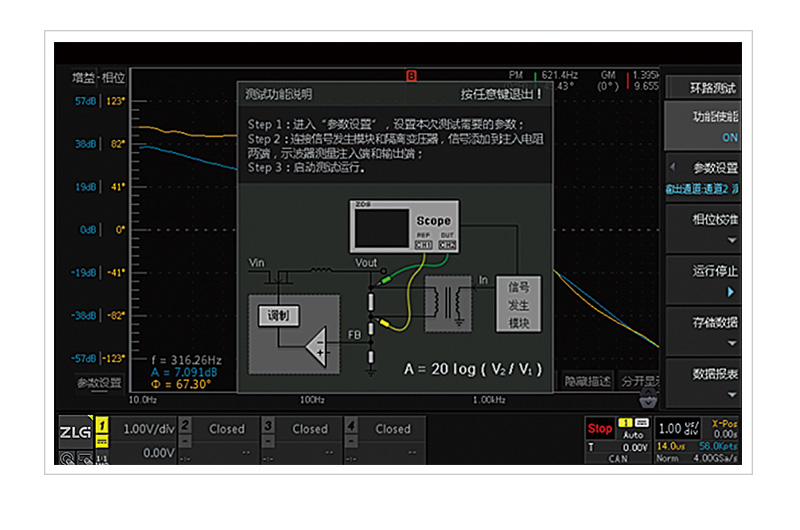

内置双通道AFG信号发生器

内置函数信号发生器,支持正弦波、三角波、方波、锯齿波等标准函数信号输出,频率高达30MHz,可以自动扫描电源控制环路伯德图,自动显示相位裕度和增益裕度等参数,帮助工程师快速进行环路分析,加快调试效率。

ZDS5054A电源分析型示波器(图7)
